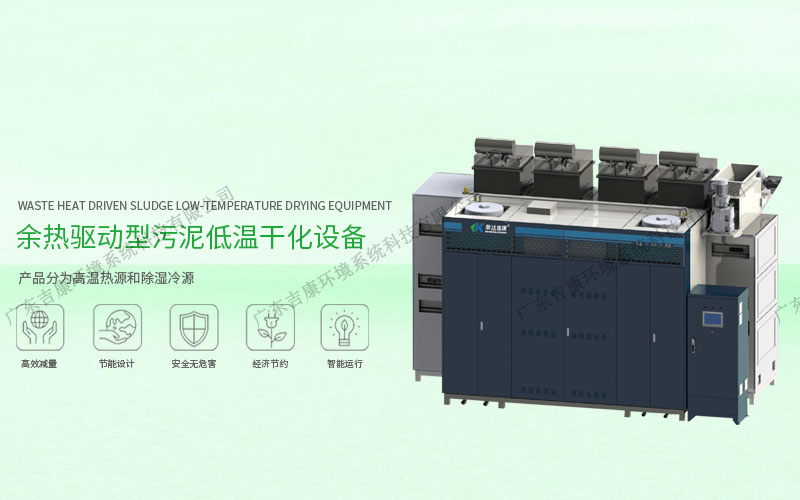

余热驱动型污泥低温干化设备性能与特色

机组运用了公司五大核心技术:分别是湿度梯度、 烘房引风均流、逆流干燥、全封闭独立风道、换热器采用纳米电泳防腐技术。五大核心技术综合效果显著,机组低温节能、风量小、干化快,整体机组能效可高达4.0 以上。压缩机采用国际**品牌的全封闭热泵专用涡旋压缩机,整机为标准模块化设计,占地面积小,安装灵活。

除湿系统 + 能量回收完好结合 + 闭式循环结合

除湿系统 + 能量回收完好结合 + 闭式循环结合

设备工作原理

Principle

余热驱动型污泥低温干化设备工作原理

通过高温热源与除湿冷源共同作用产生 40~60℃极干空气,穿透污泥动态传输网带将污泥水分蒸发,营造低温节能的烘干环境; 吸水后的空气通过经济闭式循环,回到除湿冷源并冷凝出低温液态水排出的过程。

余热驱动式污泥低温干化设备按能源划分,属于余热型污泥低温干化。余热型污泥低温干化主要以现有废热产生的蒸汽或高温热水为高温热源、现有冷却塔冷却水或污水为除湿冷源。设备整体精简,一体化设计,智能可控,适用于不同行业污泥干化减量场合;较传统的热干化方式,高效节能,无需额外废气粉尘处理。

设备适用场合

余热驱动式污泥低温干化设备适用于有废热、余热的工况场合,特别在钢铁、化工、石油、市政、印染和生物制药等行业的生产过程中,都存在丰富的余热资源,生产过程中的高温烟气的余热、高温产品和炉渣的余热、冷却介质的余热、可燃废气、废液和废料的余热、废汽、废水余热、化学反应余热等均可作为污泥干化设备热源。

污泥干化设备利用生产过程中产生的余热资源作为烘干的热源,大幅提高能源利用效率,降低了设备运行成本。

工艺流程图

Process

余热驱动型污泥低温干化工艺流程图

热水、饱和蒸汽、高温烟气等废热

热水、饱和蒸汽、高温烟气等废热

产品参数

parameters

余热驱动型污泥低温干化设备产品参数

余热驱动型污泥低温干化设备产品参数
型号 单位 JKFY-4800 JKFY-9600 JKFY-14400 JKFY-19200 JKFY-24000
干燥温度 40~85℃
额定除水量 kg/24h 4800 9600 14400 19200 24000
额定除水量 kg/h 200 400 600 800 1000
热水进/出温度 90/70
冷却水进/出温度 32/37
热源 热水、饱和蒸汽、高温烟气等废热
热水负荷 kW 160 320 480 640 800
热水流量 m³/h 7 14 21 28 35
冷却塔冷负荷 kW 190 380 570 760 950
冷却水流量
Δt=5℃
m³/h 33 66 99 132 165
额定功率 KW 16 32 48 64 80
配电容量 kW 20 40 60 80 100
除湿能耗 KG/kW·h 12.5 12.5 12.5 12.5 12.5
外形尺寸(L*W*H)
(不含输送系统)
mm 5470×2950×3000 9290×2950×3000 13110×2950×3000 16930×2950×3000 20750×2950×3000
重量 kg 6740 12460 17820 23360 28900

1、标准除水吨数: 进泥含水率65%,出泥含水率25%,可以除掉的水吨数;★因不同的污泥性质、含水率不同,其干燥周期差异有所偏差。

产品案例

Case

产品具体应用

韶关东江环保再生资源发展有限公司

韶关东江环保再生资源发展有限公司

施工时间:2019年

污泥类型:综合污泥

清远市某工业园污水厂

清远市某工业园污水厂

施工时间:2018年

污泥类型:综合表面处理污泥

深圳五指耙自来水厂

深圳五指耙自来水厂

施工时间:2023年11月

污泥类型:市政污泥

顺德容桂综合工业园污水厂

顺德容桂综合工业园污水厂

施工时间:2019年

污泥类型:综合污泥

赣州市中心城区白塔污水处理厂

赣州市中心城区白塔污水处理厂

施工时间:2022年5月

污泥类型:市政污泥

广州九龙水质净化厂

广州九龙水质净化厂

施工时间:2024年1月

污泥类型:市政污泥

丰田纺织

丰田纺织

施工时间:2020年

污泥类型:表面处理污泥

广东法思特精密五金有限公司

广东法思特精密五金有限公司

施工时间:2021年10月

污泥类型:工业污泥
